Vis pour panneaux sandwich et bac acier

Nos vis pour panneaux ISO et bac acier sont acheminées par le biais d'une livraison expresse, sous forme de colis.

Nous disposons d’un large choix de vis pour les besoins en fixation de panneaux toiture et de panneaux bardage:



Principaux modèles disponbles:

Type Inoxydable Auto-forage Prix
Vis de forage normale non non petit prix
Vis en inox oui non normal
vis bi-métal en inox avec pointe en carbone oui oui prix élevé

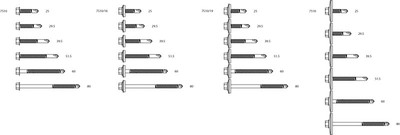

Vis pour plaques sandwich 7510:

Caractéristiques:

  • Vis de forage à six pans
  • Largeur de clef nécessaire: 8
  • avec pointe de forage n°2
  • permet la fixation sur des supports de profilé laminé à froid de 2 x 0,63 - 3,5 mm.

** (également disponible avec une tête nyco projetée à ailes pour la fixation de panneaux de combinaison pour bandes de toitures)

Longueur [mm]
Ø 5,5 x
Longueur effective en inox [mm]
25 10
28 13
38 18
50 25
60 47
80 68
Schrauben 7510 Ansicht 2Besipiel für den Einsatz der Schrauben 7510

Vis pour plaques sandwich 7520:

Caractéristiques:

  • Vis de forage à six pans
  • Largeur de clef nécessaire: 8,
  • avec pointe de forage n°3,
  • permet la fixation sur des supports de profilé laminés à froid et des pannes de 1,5 - 6,0 mm.
  • L'article 7520 est également disponible en inox A4 en tant que «7524» de longueur 26 mm, 32 mm, 38 mm et 60 mm.

** (également disponible avec une tête nyco projetée à ailes pour la fixation de panneaux de bande de toit)

Länge [mm]
Ø 5,5 x
Longueur effective en inox [mm]
26 10
32 16
38 22
50 34

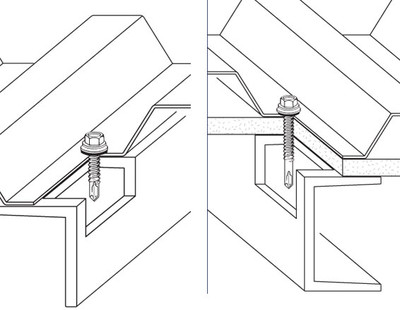

Schrauben 7520 Ansicht 2Beispiel für den Einsatz von Schrauben 7520

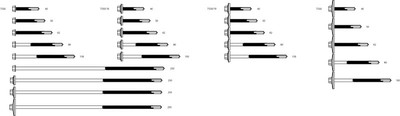

Vis pour plaques sandwich 7530:

Caractéristiques:

  • Vis de forage à six pans,
  • Largeur de clef nécessaire: 8,
  • avec pointe de forage n°5,
  • permet de fixer sur des supports de profilé laminés de 4,0 - 12,5 mm.
  • 7530 est également disponible en inox A4 en «7534» de 40 mm.

** (également disponible avec tête nyco projetée à ailes pour la fixation de panneaux de combinaison pour bandes de toiture)

Longueur [mm]
Ø 5,5 x
Longueur effective en inox [mm]
40 16
50 26
62 38
80 56
100 76
225 201
250 226
280 255

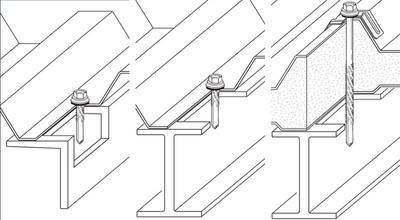

Schrauben 7530 Ansicht 2Besipiel für den Einsatz von Schrauben 7530

Vis pour plaques sandwich 7550:

Caractéristiques:

  • Vis de forage à six pans,
  • Largeur de clef nécessaire: 8,
  • avec une pointe de forage réduite n°1,
  • permet de relier des tôles grecquées avec une superposition maximale de 2 x 1,25 mm.
  • 7550 est également disponible en inox A4 en tant que «7554» en tant que 4,8 x 20 mm.
Longueur [mm] Longueur effective en inox [mm]
Ø 4,8 x 20 8
Ø 5,5 x 22 10
Ø 6,3 x 25 12
Ø 7,2 x 33 21

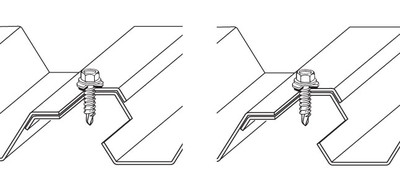

Beispiel für Einsatz von Schrauben 7550Schrauben 7550 Ansicht 2

Vis pour plaques sandwich 7553:

Caractéristiques:

  • Vis de forage à six pans,
  • Largeur de clef nécessaire: 8,
  • à pointe de forage réduite n°1, à dégagement,
  • permet de relier des tôles grecquées à superposition d'au moins 2 x 1,25 mm.
Longueur [mm] Longueur effective en inox [mm]
Ø 4,8 x 20 8
Ø 5,5 x 22 10
Schrauben 7553 Ansicht 2

vis pour plaques sandwich 7561 / 7565:

Caractéristiques:

  • Vis de forage à six pans,
  • Largeur de clef nécessaire: 8,
  • avec pointe de forage réduite n° 1,
  • permet de fixer des tôles en profilé sur des supports de construction en bois. Profondeur d'ancrage 7 x Ø.
Longueur[mm]
Ø 4,8 x 35
Ø 6,5 x 50
Ø 6,5 x 65
Ø 6,5 x 75
Ø 6,5 x 90
Ø 6,5 x 115
Ø 6,5 x 130
Ø 6,5 x 150
Ø 6,5 x 175

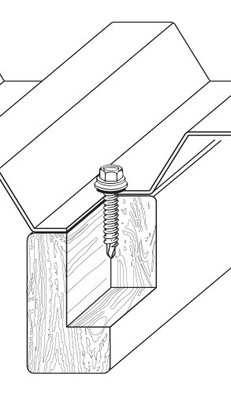

Schrauben 7561 / 7565 Ansicht 2Beispiel für den Einsatz von Schrauben 7561 / 7565

Vis pour plaques sandwich 7570:

Caractéristiques:

  • Vis de forage à six pans pour panneau,
  • Largeur de clef nécessaire: 8,
  • Pointe de forage n° 3, avec filetage de sécurité,
  • Ø 5,5 / 6,3 mm,
  • permet de fixer des panneaux sandwich sur des supports de profilé et des pannes de 1,5 - 6,0 mm.
Longueur [mm]
Ø 5,5/6,3 x
Longueur effective en inox
[mm]
Épaisseur
d'isolation [mm]
70 min 28 min 22
max 54 max 45
85 min 38 min 32
max 65 max 60
110 min 58 min 52
max 90 max 85
125 min 63 min 57
max 105 max 100
145 min 68 min 62
max 125 max 120
175 min 98 min 92
max 155 max 150

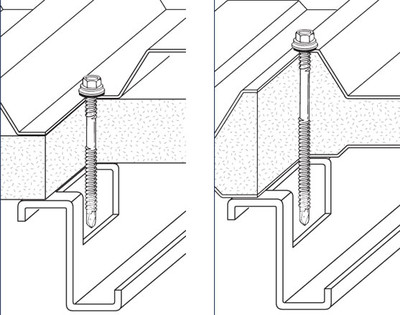

Besipiel für den Einsatz von Schrauben 7570

Vis pour plaques sandwich 7571:

Caractéristiques:

  • Vis de forage à six pans pour panneau,
  • Largeur de clef nécessaire: 8,
  • pointe de forage n° 2, avec filetage de sécurité,
  • Ø 5,5 / 6,3 mm,
  • permet de fixer des panneaux sandwich sur des supports de profilé et des pannes de 1,2 - 3,5 mm.
Longueur [mm]
Ø 5,5/6,3 x
Longueur effective en inox
[mm]
Épaisseur d'isolation
[mm]
70 min 29 min 22
max 50 max 44
85 min 39 min 36
max 65 max 61
110 min 59 min 56
max 90 max 86
125 min 64 min 61
max 105 max 101
145 min 69 min 66
max 125 max 121
175 min 99 min 96
max 155 max 151
195 min 119 min 116
max 175 max 171

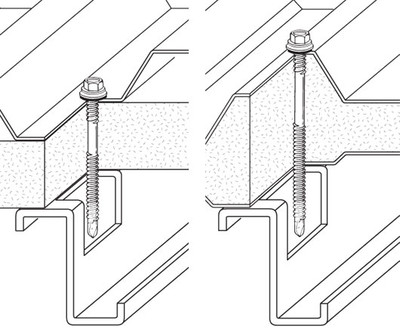

Schrauben 7571 Ansicht 2Beispiel für den Einsatz von Schrauben 7571

Vis pour plaques sandwich 7575:

Caractéristiques:

  • Vis de forage à six pans pour panneau,
  • Largeur de clef nécessaire: 8,
  • pointe de forage n° 5, avec filetage de sécurité,
  • Ø 5,5 / 6,3 mm,
  • permet fixer des panneaux sandwich sur des supports de profilé de 4,0 - 12,5 mm.
Longueur [mm]
Ø 5,5/6,3 x
E.E.L.
[mm]
Épaisseur d'isolation
[mm]
80 min 34 min 22
max 54 max 42
95 min 41 min 29
max 69 max 57
115 min 61 min 49
max 89 max 77
135 min 81 min 69
max 109 max 97
155 min 101 min 89
max 129 max 117
175 min 121 min 109
max 149 max 137
195 min 141 min 129
max 169 max 159

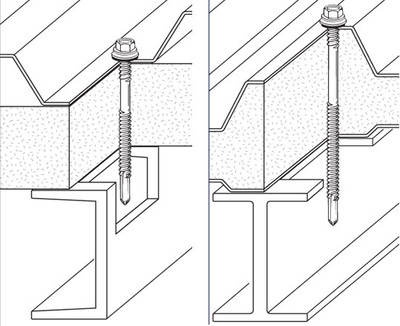

Schrauben 7575 Ansicht 2Besipiel für den Einsatz von Schrauben 7575

Vis pour plaque sandwich 7580:

Caractéristiques:

  • Vis de forage à six pans pour panneau,
  • Largeur de clef nécessaire: 8,
  • à pointe de forage réduite n° 1,
  • avec filetage de sécurité Ø 6,3 / 7,0 mm,
  • permet de fixer des panneaux sandwich sur des supports de construction en bois.
  • Profondeur d'ancrage ≥ 50 mm.
Longueur [mm]
Ø 6,3/7,0 x
Épaisseur d'isolation
[mm]
102 min 27
max 50
122 min 47
max 70
142 min 67
max 90
162 min 87
max 110
177 min 102
max 125
200 min 125
max 147
220 min 145
max 167
240 min165
max 187
260 min 185
max 207

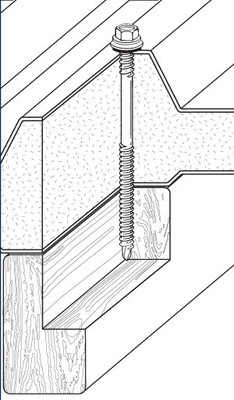

Schrauben 7580 Ansicht 2Beispiel für den Einsatz Schrauben 7580

Vis pour plaques sandwich 7890:

Caractéristiques:

  • filetage asymétrique,
  • pour la fixation de divers porteurs de profilés et de plaques sandwich sur du béton.
  • 7890 est également disponible en inox A4 en tant que «7890 E».
Longueur[mm]
Ø 6,3/7,0 x
Épaisseur d'isolation
[mm]
32 -
40 -
57 min 125
max 27
120 min 75
max 90
140 min 95
max 110
160 min 115
max 130
180 min 135
max 150
200 min155
max 170
